آلة لفّ حلزونية للمرشحات للطبقات الداخلية والخارجية

Automatic Filter Mesh Spiral Coiling Machine

آلة لفّ حلزونية للمرشحات للطبقات الداخلية والخارجية

تتميز آلة لفّ الشبكة الحلزونية للمرشحات بخاصية اللف والتشكيل التلقائيين للشبكة، بالإضافة إلى القطع والتشذيب التلقائيين. تستخدم الوحدة الرئيسية نظام تحكم PLC ومحركات متخصصة متغيرة التردد لضمان التشغيل الآمن والفعال. كما توفر سهولة في التشغيل والضبط.

الطلب (الحد الأدنى للكمية) :
1
قسط :
FOB
منشأ المنتج :
Bengbu Anhui China
ميناء الشحن :
Shanghai / Qingdao /Nanjing / Yiwu
مهلة :
15-30 Days

استفسر الآن

(1) تستخدم الوحدة الرئيسية القص باللفائف الهوائية للقطع، مما يضمن التشغيل الخالي من الضوضاء، وأسطح القطع الملساء، والسلامة الموثوقة.

(2) يتيح التحكم في سرعة التردد المتغير القطع المستمر، مما يوفر حواف قطع دقيقة وسلسة.

(3) قوالب قابلة للتعديل تسهل عملية التعديل وتوفر التكاليف. يضمن التموضع المزدوج أبعادًا دقيقة وموحدة للأنابيب وإنتاجًا سريعًا ومستقرًا.

(4) تستغرق تعديلات الحجم (التمدد/الانكماش) وإعادة ضبط الزاوية حوالي عشر دقائق بعملية بسيطة.

(5) تعتمد دائرة التحكم على 24 فولت تيار مستمر، مما يعزز السلامة التشغيلية.

(6) يستخدم الجهاز التحكم الرقمي بشاشة اللمس ويخزن المعلمات البعدية تلقائيًا، مما يقلل من تعقيد الإنتاج.

(7) توفر هذه الآلة مجموعة واسعة من أقطار الأنابيب القابلة للتصنيع. يمكن لوحدة واحدة إنتاج شبكات ماسية وألواح مثقبة، مما يلبي متطلبات الإنتاج لمعظم المصنّعين.

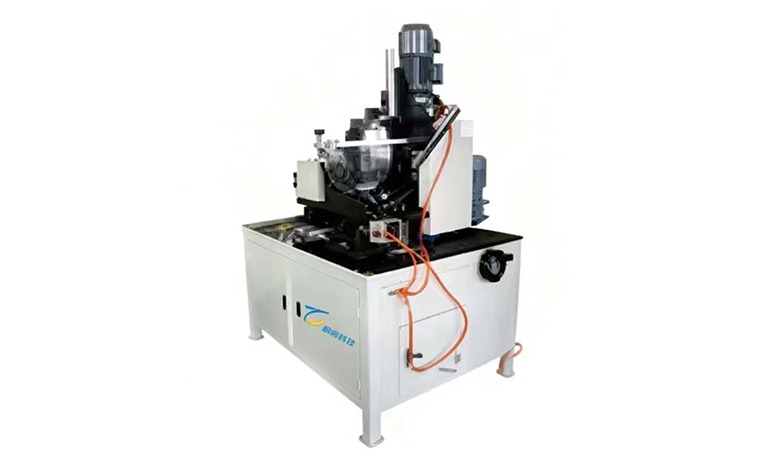

Automatic Mesh Tube Cutting and Forming Machine

سير العمل

التغذية ← تسطيح الشبكة ← طي حواف الشبكة ← التشكيل من خلال رأس القالب ← التثبيت والتثبيت بالخطاف ← إحكام الإغلاق بالأسطوانة ← القطع العرضي ← نقل المنتج النهائي وفرزه

الميزات الرئيسية

لفّ وتشكيل وقطع وتشذيب الشبكة آلياً

نظام قص الأسطوانات الهوائي الخالي من الضوضاء

نظام تحكم متغير التردد في السرعة مناسب للقطع المستمر

نظام قوالب قابل للتعديل مع وضعية مزدوجة لتحقيق الدقة

دائرة تحكم أمان بجهد منخفض 24 فولت تيار مستمر

تحكم رقمي بشاشة لمس مع ذاكرة تلقائية للمعلمات

قادرة على إنتاج كل من شبكة الماس والأنابيب المثقبة

نطاق واسع لأقطار أنابيب الإنتاج: 80-500 مم

المزايا

يقلل مستوى الأتمتة العالي من متطلبات العمالة

أداء قطع سلس ودقيق وخالٍ من الضوضاء

تعديل سريع للمقاس (حوالي 10 دقائق)

تشكيل الأنابيب بشكل مستقر وبدقة أبعاد عالية

متوافق مع معادن متعددة مثل الصفائح المجلفنة والفولاذ المقاوم للصدأ والفولاذ الكربوني

إنتاج رقمي مُحسَّن مع معلمات حجم مُخزَّنة

مناسب لإنتاج شبكات الترشيح الزخرفية الداخلية والخارجية

المواصفات الفنية

لا.	غرض	مواصفة
1	أقصى طاقة إنتاجية	3-5 م/دقيقة
2	متطلبات المواد	109 ملم
3	سُمك المادة	شبكة ماسية: 0.4-0.8 مم؛ شبكة مثقبة: 0.3-0.5 مم
4	قطر أنبوب الإنتاج	80-500 مم
5	ارتفاع الإنتاج	150 مم وما فوق
6	الهواء المضغوط	0.6–0.8 ميجا باسكال
7	الأبعاد الكلية	1400 × 1000 × 1700 مم
8	الوزن الإجمالي	700 كجم
9	القوة الكاملة	2.7 كيلوواط
10	مزود الطاقة	3 أقطاب 380 فولت / 50 هرتز
11	المواد القابلة للتطبيق	صفائح مجلفنة، وفولاذ مقاوم للصدأ، وأنواع مختلفة من الفولاذ الكربوني
12	نطاق التطبيق	شبكة زخرفية داخلية وخارجية لمختلف أنواع المرشحات

المكونات الرئيسية

لا.	عنصر	نموذج	ماركة
1	وحدة التحكم المنطقية القابلة للبرمجة (PLC)	FX1N	ميتسوبيشي
2	شاشة لمس	TK6070IP	وينفيو
3	محرك التردد المتغير	مخصص	نينغبو
4	مستشعر	E3Z-LS61	أومرون
5	المكونات الهوائية	—	SDPC
