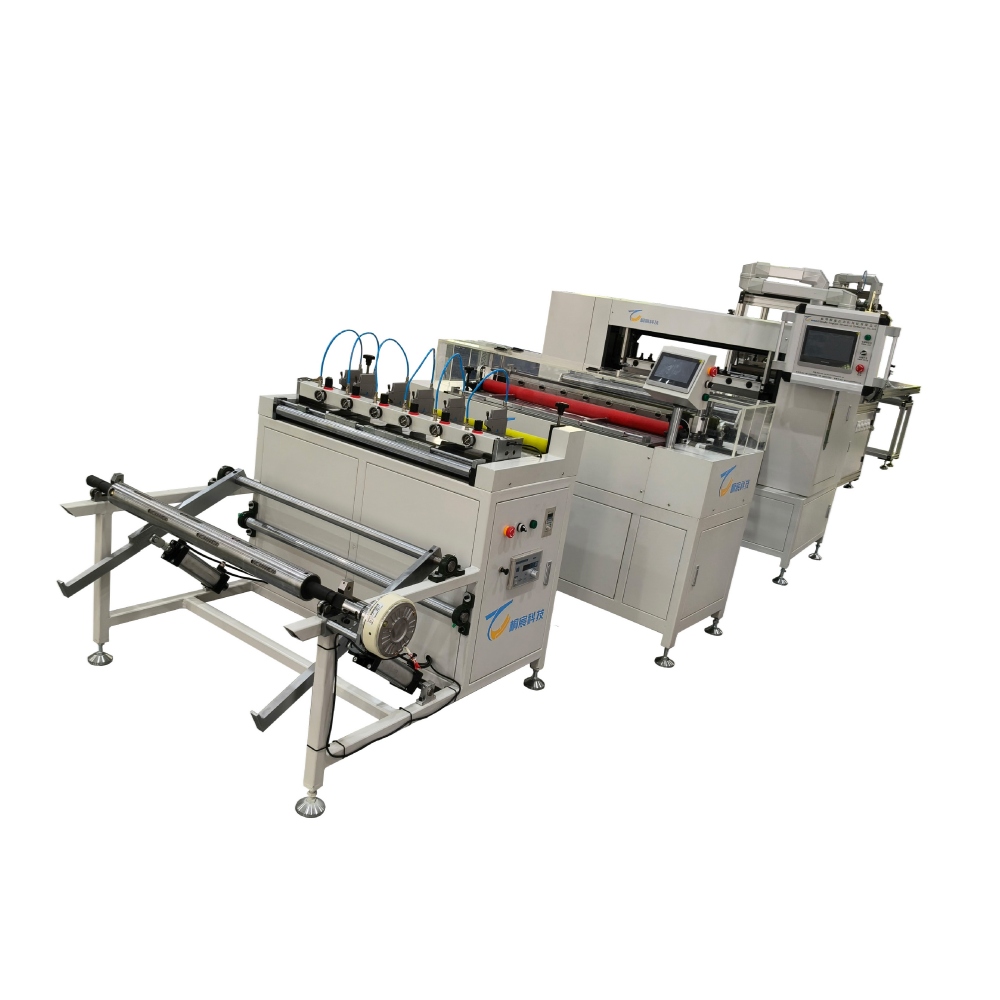

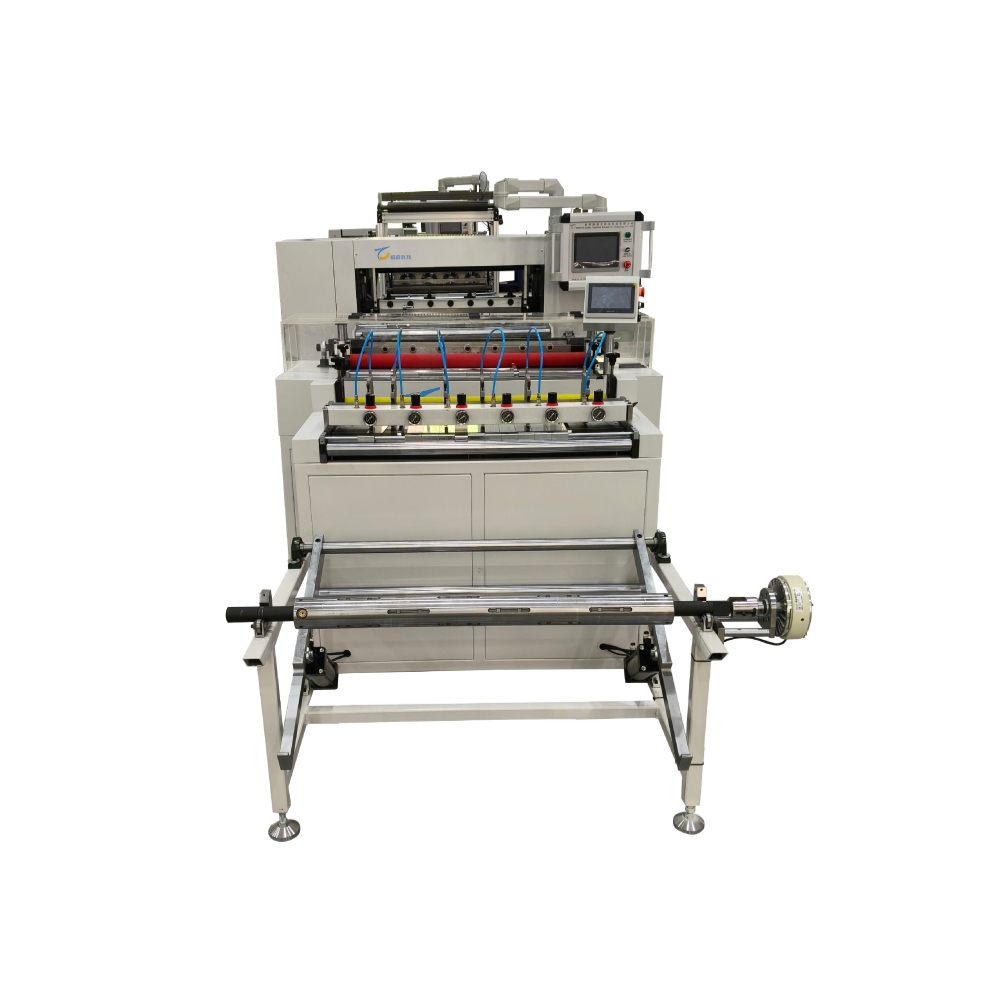

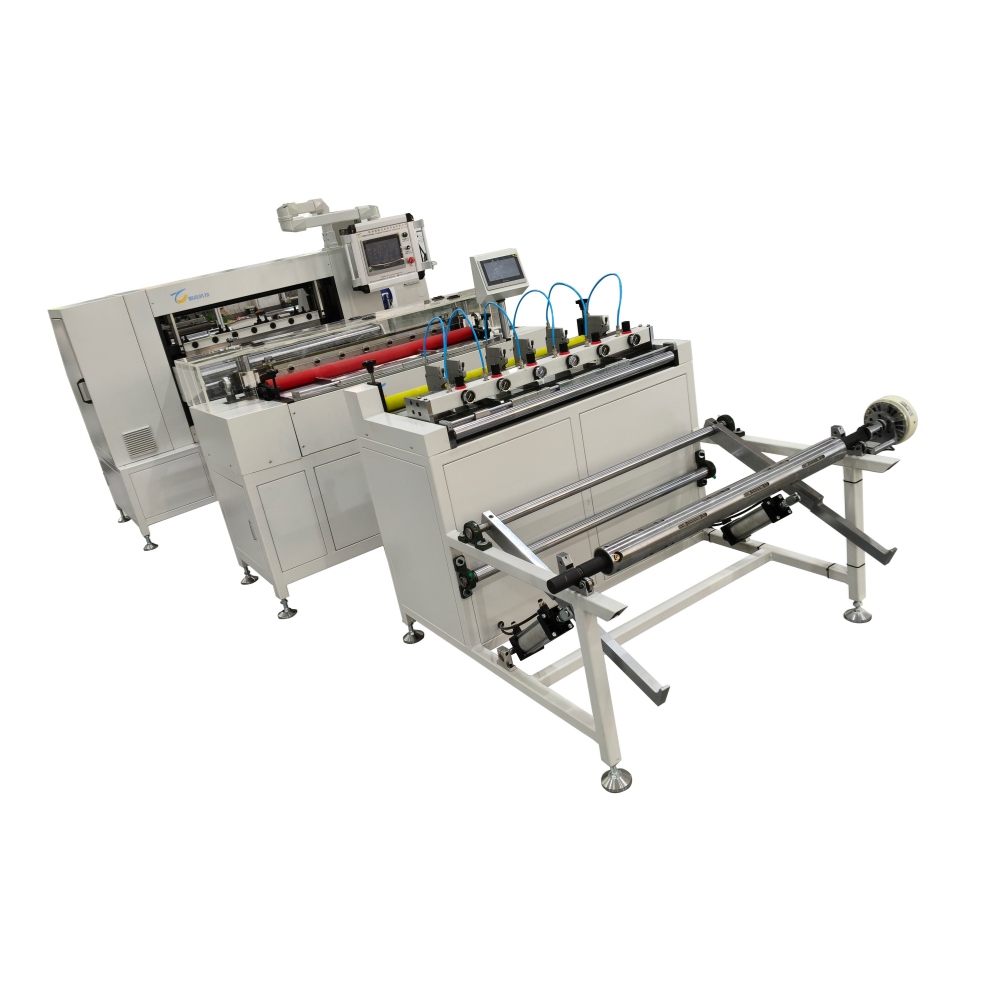

ال خط إنتاج البولي بروبيلين المطوي والملصقهو نظام متطور وآلي بالكامل مصمم لإنتاج مواد ترشيح البولي بروبيلين (PP) المطوية. يدمج هذا النظام عمليات تغذية ورق الترشيح، والتقطيع المسبق، والطي، واللصق في سير عمل واحد متواصل، مما يحقق دقة عالية، وتشغيلًا مستقرًا، وإنتاجية فعالة.
الطلب (الحد الأدنى للكمية) :
1قسط :
FOBمنشأ المنتج :
Bengbu Anhui Chinaميناء الشحن :
Shanghai / Qingdao /Nanjing / Yiwuمهلة :
15-30 Daysيُعد خط الإنتاج هذا مثاليًا لـ صناعات السيارات، وتنقية الهواء، وترشيح المياه، والترشيح الصناعيتم تصميمها لإنتاج عالي السرعة، وتطبيق غراء متسق، وتعديل مرن للمعلمات لاستيعاب مواصفات المرشحات المختلفة.
الميزات الرئيسية
1.الأتمتة المتكاملة– يجمع بين التغذية والطي واللصق لإنتاج مستمر وفعال.
2.التحكم بشاشة لمس الكمبيوتر– واجهة ذكية لضبط ومراقبة السرعة ودرجة الحرارة ومعايير الغراء.
3.نظام دقيق للتحكم في الغراء– وحدة غراء بالذوبان الساخن سعة 50 كجم مزودة برأسين للرش بـ 26 نقطة لتطبيق الغراء بشكل متساوٍ ودقيق.
4.آلية طي قابلة للتعديل– ارتفاع وعرض طيات مرنة للتكيف مع مواد الترشيح المختلفة.
5.مكونات عالية الجودة– مزودة بمحركات Hui Chuan ووحدات تحكم منطقية قابلة للبرمجة (PLCs) وأجهزة استشعار لأداء موثوق ودقيق.
6.كفاءة في استهلاك الطاقة ومتانة– مصنوعة من مواد متينة وأنظمة تحكم متطورة لضمان عمر طويل وصيانة منخفضة.
المواصفات الفنية
| ناقل الورق للتقطيع المسبق | مجلد ورق الترشيح | آلة لصق (موديل 55-700) | |||||
| المعلمة | مواصفة | المعلمة | مواصفة | المعلمة | مواصفة | ||
| سرعة ناقل الورق قابلة للتعديل | 0.5 – 12 م/دقيقة | أقصى عرض للمنتج | 800 مم | أقصى عرض للمنتج | 700 مم | ||
| عرض ورق الترشيح قابل للتعديل | 32 – 800 مم | نطاق ارتفاع قابل للتعديل عند الطي | 6 – 55 مم | نطاق ارتفاع قابل للتعديل عند الطي | 6 – 55 مم | ||
| جهد مصدر الطاقة | 220 فولت / 50 هرتز | خطة قابلة للطي | 0 – 100 طية في الدقيقة | سرعة الإنتاج | 4 – 25 م/دقيقة | ||
| قوة المحرك | 0.55 كيلوواط | جهد مصدر الطاقة | 380 فولت / 50 هرتز | تباعد شريط اللصق | 25.4 ملم | ||
| وزن الآلة | 350 كجم | قوة المحرك | 1.1 كيلوواط | عدد شرائط الغراء | 2 × 26، يتم التحكم في كل منها بواسطة صمام إلكتروني | ||
| الأبعاد (الطول × العرض × الارتفاع) | 1500 × 1300 × 1100 مم | قوة التسخين المسبق | 4 كيلوواط | التحكم في إزالة الغراء | وظيفة اللصق المتقطع التلقائي | ||
| نطاق التحكم في درجة الحرارة | درجة حرارة الغرفة حتى 200 درجة مئوية | جهد مصدر الطاقة | 380 فولت / 50 هرتز | ||||
| ضغط هواء التشغيل | 0.6 ميجا باسكال | القوة الكاملة | 13 كيلوواط | ||||
| وزن الآلة | 650 كجم | ضغط هواء التشغيل | 0.6 ميجا باسكال | ||||
| الأبعاد (الطول × العرض × الارتفاع) | 1670 × 1720 × 1240 مم | وزن الآلة | 500 كجم | ||||
| أبعاد آلة اللصق (الطول × العرض × الارتفاع) | 160 × 100 × 130 مم | ||||||
| أبعاد الآلة الرئيسية (الطول × العرض × الارتفاع) | 4000 × 130 × 160 مم | ||||||
مبدأ العمل

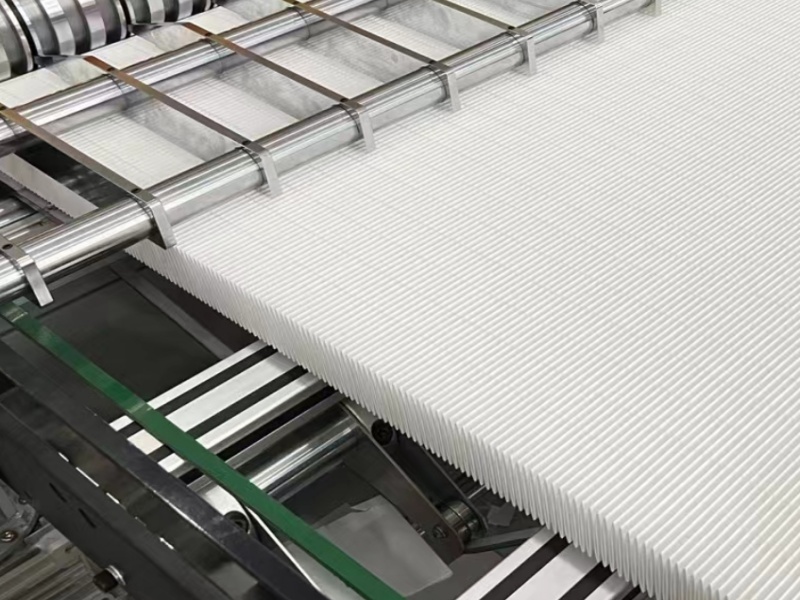

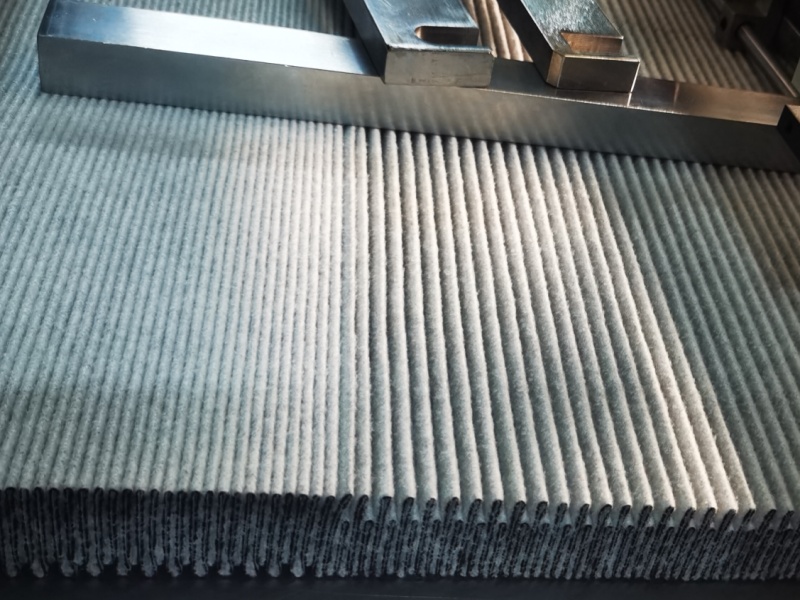

يبدأ خط الإنتاج بتغذية المنتج وتقطيعه مسبقًا مادة ترشيح البولي بروبيلينثم يتم طيها لتشكيل بنية موجية منتظمة. يتكون نظام اللصق من رأسي رش مزدوجين بـ 26 نقطة. يقوم بتطبيق شرائط لاصقة بالذوبان الساخن بدقة عاليةيتم التحكم في جميع الوظائف الرئيسية - السرعة وحجم الغراء ودرجة الحرارة - عبر واجهة PLC تعمل باللمس، مما يضمن التشغيل المتزامن لكل مكون.
يمكن لآلية الطي أن تتحرك عموديًا وأفقيًا، مما يتيح ضبطها لتناسب أحجامًا وسماكات مختلفة للفلاتر. يتيح هذا التصميم المرن التبديل السلس بين مواصفات المنتج المختلفة بأقل وقت توقف ممكن.
قائمة التكوين
عنصر | المواصفات / العلامة التجارية |
محرك | هوي تشوان |
شاشة لمس | هوي تشوان 7 بوصة |
وحدة تحكم قابلة للبرمجة PLC | هوي تشوان (تايوان) |
المكونات الكهربائية | أجهزة استشعار عالية الدقة مصممة خصيصًا ومرحلات مستوردة |
الأجزاء الميكانيكية | أعمدة مطلية بالكروم الصلب والزخرفي؛ وأخرى سوداء اللون |
مخطط سير العمل | التغذية ← الطي→اللصق ← مراوح علوية وسفلية ← الطي ← النقل ← سير ناقل ← بكرات ألومنيوم |

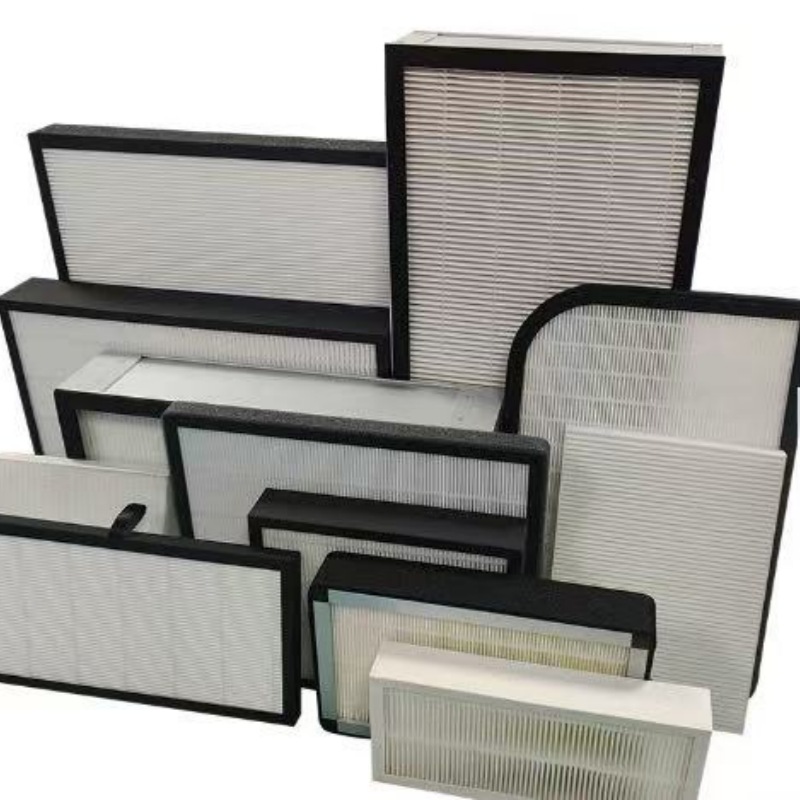

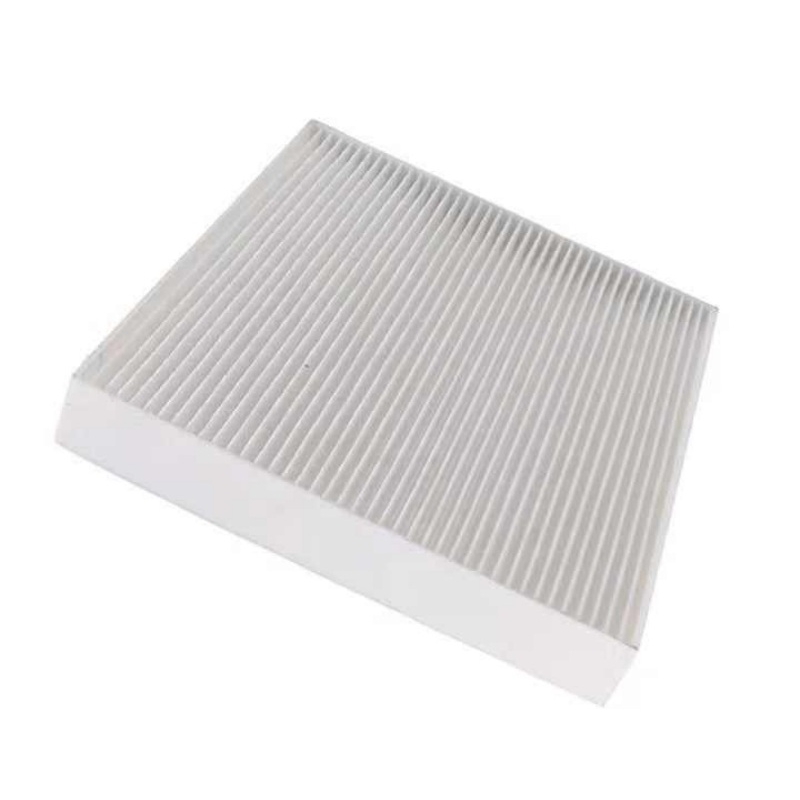

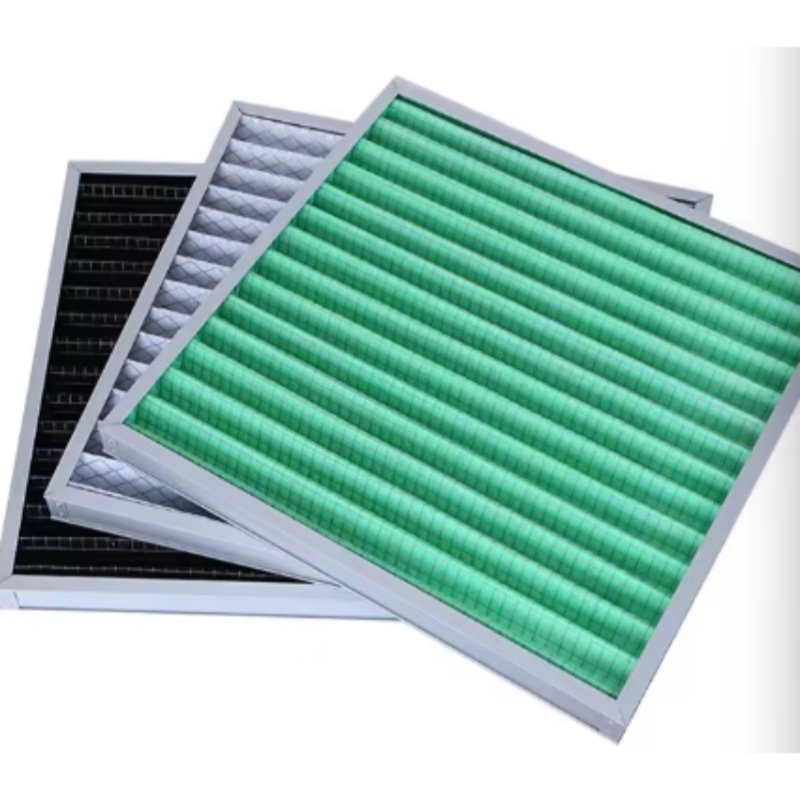

التطبيقات
-
المزايا

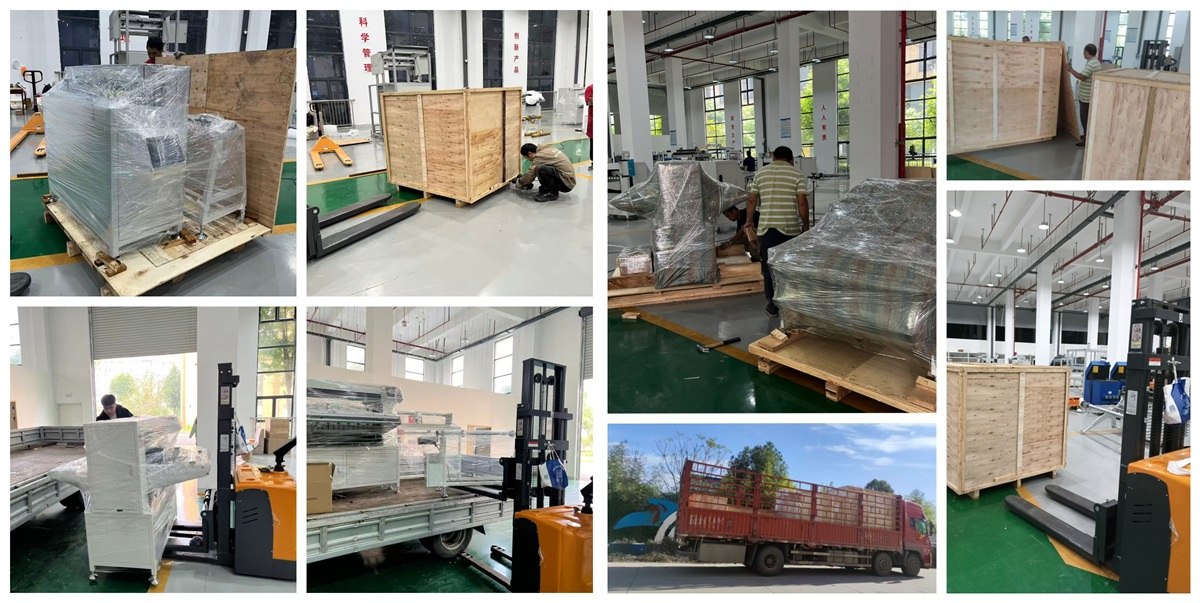

تغليفنا
لماذا تختارنا؟
شركة بنغبو تونغشن لتكنولوجيا الأتمتة المحدودةنحن شركة تصنيع متخصصة في إنتاج الفلاتر ومعدات التشغيل الآلي. نقدم حلولاً مخصصة لإنتاج الفلاتر مدعومة بسنوات من الخبرة وتقنيات هندسية متطورة.
تلتزم شركتنا بما يلي:
•التسليم مبتكر، فعال، واقتصادي معدات
•توفير الدعم الفني الاحترافي وخدمة ما بعد البيع
•ضمان مواد عالية الجودةو صنعة دقيقة
•مساعدة العملاء على التحسين كفاءة الإنتاج وجودة المنتج
يختار أتمتة تونغشن— شريكك الموثوق في حلول إنتاج الفلاتر الذكية.
