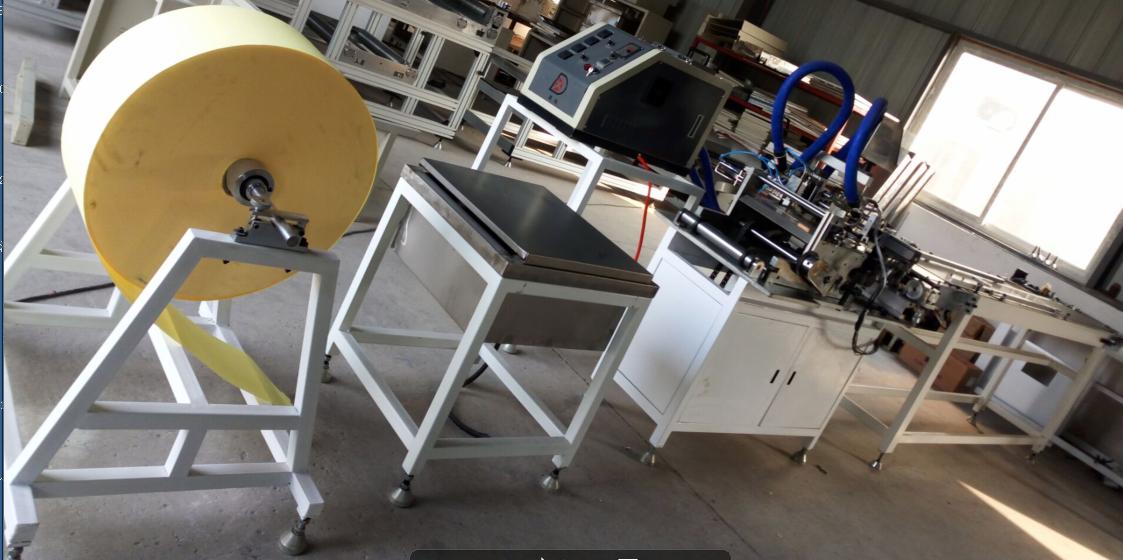

The TCPG-350 Panel Servo Paper Pleating Production Line is a full-automatic, high-speed folding and gluing system designed for producing panel-type air filter media. Equipped with servo motors, advanced spray humidification, high-precision hot melt gluing, and PLC touchscreen control, the production line delivers exceptional folding consistency, stable glue application, and high output efficiency.
It is one of the most advanced pleating lines in China, suitable for automotive filters, HVAC filters, industrial filtration, and various panel-type filter manufacturing.
الطلب (الحد الأدنى للكمية) :
1قسط :
FOBمنشأ المنتج :
Bengbu Anhui Chinaميناء الشحن :
Shanghai / Qingdao /Nanjing / Yiwuمهلة :
15-30 Daysيدمج خط إنتاج طي الورق المؤازر TCPG-350 التغذية الآلية، والترطيب، والطباعة، واللصق المؤازر، والطي، والتشكيل، والنقل بواسطة السيور الناقلة. ويعتمد نظام رش متطورًا ليحل محل التسخين التقليدي بالبخار، مما يضمن رطوبة ثابتة وتشكيل طي ممتاز.
يدعم نظام مسدس الغراء ثنائي المؤازرة طرقًا متعددة للصق، مثل الزاوية القائمة، والزاوية المائلة، والزاوية المائلة من الجانبين. وبفضل نظام التحكم المنطقي القابل للبرمجة (PLC) الذي يعمل باللمس، يوفر الجهاز سهولة في التشغيل، ودقة في ارتفاع الطي، وتباعدًا منتظمًا بين التموجات، وإنتاجًا عالي السرعة يتراوح بين 5 و50 مترًا في الدقيقة.
يوفر خط الإنتاج هذا أداءً متميزًا للإنتاج الضخم لورق الترشيح من نوع الألواح بجودة طي فائقة.
الميزات الرئيسية
يستخدم نظام رش متطور للغاية يحل محل نظام التدفئة بالبخار التقليدي
ارتفاع طي الورق: 20-60 مم (يتطلب استبدال الأسطوانة)
معيار استواء التموج: ارتفاع طي ناعم للغاية
تباعد التموجات: تباعد منتظم ومتناسق بفضل تقنية تصنيع الأسطوانات المستوردة
مسدسان لصق مزودان بمحركين سيرفو
وحدة تحكم PLC / شاشة لمس تدعم الزاوية القائمة والزاوية المائلة واللصق على الوجهين
نظام ضبط قضيب التوجيه لسهولة التشغيل
مدة التسخين المسبق 30 دقيقة مع مفتاح مؤقت
نظام تحكم كامل بشاشة لمس، من بين أكثر المعدات تطوراً في الصين
المزايا
نظام تحكم مؤازر عالي الدقة للطي واللصق
تشكيل طيات ثابت وموحد
ارتفاع وعرض قابلان للطي لتناسب مواصفات الفلتر المختلفة
سرعة إنتاج عالية تصل إلى 50 متر/دقيقة
تطبيق متناسق للغراء الساخن باستخدام آلة غراء سعة 10 لترات
واجهة شاشة لمس سهلة الاستخدام
محركات سيرفو رقمية موثوقة (دلتا، تايوان)
مصمم لتصنيع مرشحات الألواح على نطاق واسع
المواصفات الفنية
غرض | مواصفة |
ارتفاع طي الورق | 20-60 ملم |
أقصى عرض لورق الترشيح | 90-320 مم |
سرعة الإنتاج | 5-50 م/دقيقة |
سرعة سير النقل | 0-8 م/دقيقة |
سعة ماكينة الغراء الساخن | 10 لتر |
أبعاد الآلة (الطول × العرض × الارتفاع) | 6200 مم × 16000 مم × 1400 مم |
إجمالي استهلاك الطاقة | 9 كيلوواط |
إمداد الهواء المضغوط | 1 م³/دقيقة |
طاقة المحرك الرئيسي | 1.1 كيلوواط |
قوة محرك الناقل | 0.55 كيلوواط |
محرك سيرفو لحقن الغراء | 2×400 كيلوواط |
قوة آلة الغراء | 6.4 كيلوواط |
وزن الآلة | 600 كجم |
ضغط الهواء التشغيلي | 0.6 ميجا باسكال |
جهد مصدر الطاقة | 380 فولت / 50 هرتز |
معايير الأداء
مواصفات الجهاز: أقصى عرض للطي 320 مم
يستخدم نظام رش متطور للغاية يحل محل نظام التدفئة بالبخار التقليدي
ارتفاع الطي: 20-60 مم (يلزم استبدال البكرة)
استواء الطي: ناعم للغاية
تباعد التموجات: منتظم، مصنّع باستخدام عملية أسطوانية مستوردة
سرعة الإنتاج: 5-50 متر/دقيقة
سعة ماكينة الغراء الساخن: 10 لتر
أداء مسدس الغراء: محركان سيرفو مزدوجان، تحكم PLC/شاشة لمس، لصق بزاوية قائمة/مائلة/مزدوجة الجوانب
نظام بكرات تجميع الطيات: ضبط سكة التوجيه
مدة التسخين المسبق: 30 دقيقة باستخدام مفتاح المؤقت
تشغيل كامل عبر شاشة اللمس
إحدى أحدث آلات طي الورق في الصين
قائمة التكوين
تكوين المحرك: محركات سيرفو رقمية بالكامل (العلامة التجارية: دلتا، تايوان)؛ محركات ثلاثية الطور (العلامة التجارية: هوانكسين، تايوان).
مواصفات شاشة اللمس: شاشة لمس 7 بوصة، العلامة التجارية: تايوان وينتك.
وحدة تحكم قابلة للبرمجة PLC: وحدة تحكم رباعية المحاور، العلامة التجارية: تايوان دلتا.
محول التردد: ماركة محلية كيرون.
المكونات الكهربائية: مفاتيح تقارب عالية الدقة مصممة حسب الطلب، ومفاتيح تقارب مستوردة، ومرحلات، وأجزاء كهربائية صغيرة.
المكونات الميكانيكية: أعمدة مطلية بالكروم الصلب بالكهرباء؛ مكونات أخرى معالجة بالتسويد القياسي.
نظام آلة الغراء: آلة غراء واحدة سعة 10 كجم، وخرطومان غراء مستقلان، ومسدسان للغراء.
الأجزاء القياسية للأجهزة: الأجهزة مرتبة بشكل منطقي ويسهل تفكيكها.
التطبيقات
فلاتر هواء لوحة السيارة
فلاتر تنقية الهواء لأنظمة التدفئة والتهوية وتكييف الهواء والمنازل
منتجات ترشيح الهواء الصناعية
ورق ترشيح مطوي لأنظمة البيئة وإزالة الغبار
إنتاج وسائط ترشيح مسطحة ومربعة ومستطيلة
تغليفنا
لماذا تختارنا؟
تقنية الطي المتقدمة التي تعمل بمحركات مؤازرة
طي ثابت وموحد وإنتاج عالي السرعة
نظام ترطيب بالرش رائد في الصناعة
مكونات محركات ووحدات تحكم منطقية قابلة للبرمجة (PLC) تايوانية موثوقة
أوضاع لصق مرنة مع تحكم دقيق
مناسب لإنتاج المرشحات المستمر على نطاق واسع
هيكل متين وسهولة الصيانة
